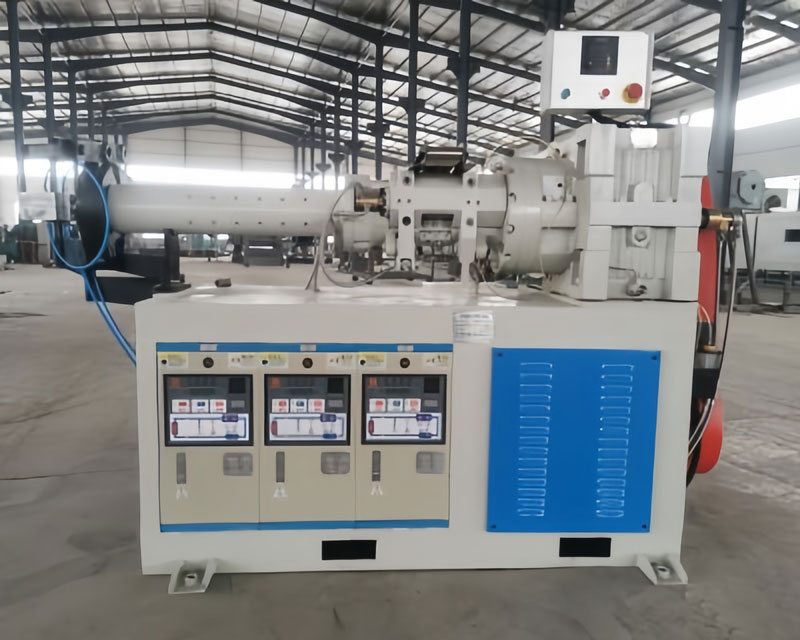

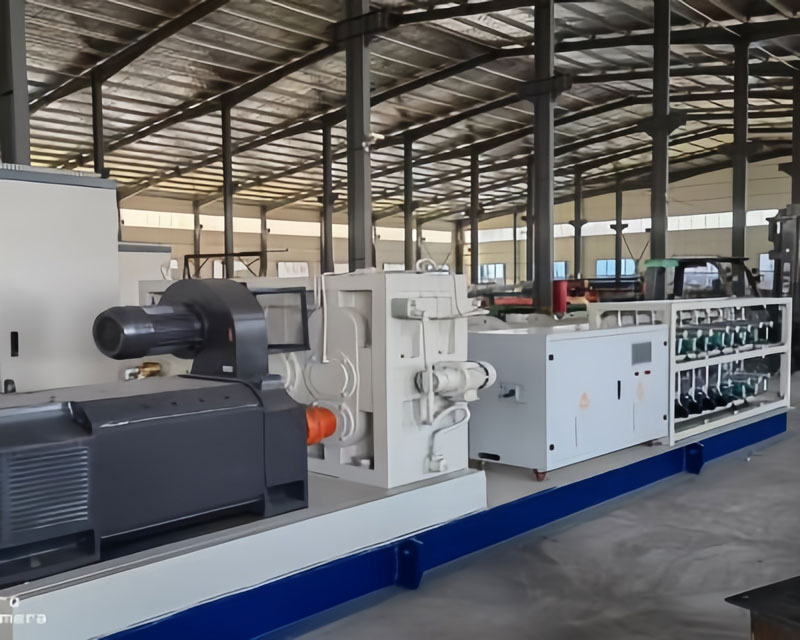

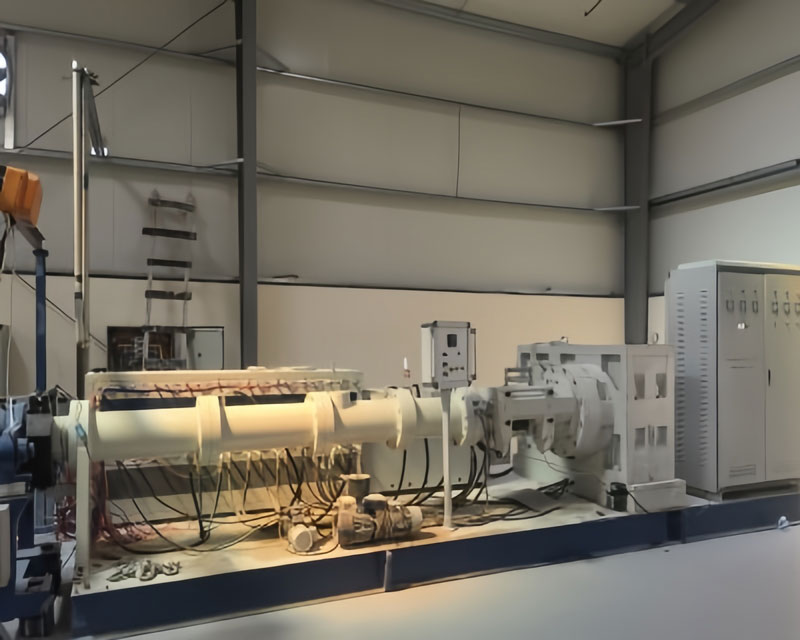

Резиновый штифтовый экструдер
Энергоэффективность · Отличная пластикация · Низкая температура резиновой смеси
1. Описание продукта
Резиновый штифтовый экструдер — это высокоэффективное и энергосберегающее оборудование для смешения и экструзии резины. Установка нескольких рядов штифтов в цилиндре традиционного экструдера обеспечивает интенсивное сдвиговое воздействие, перемешивание и переформирование резиновой смеси, что значительно улучшает качество пластикации, однородность смешения и эффективность экструзии, одновременно эффективно контролируя температуру смеси. Это незаменимое ключевое оборудование в современной резиноперерабатывающей промышленности.
Принцип работы: штифтовый экструдер, устанавливая несколько рядов штифтов в определенных частях цилиндра, заставляет резиновую смесь совершать поперечное движение, движение с разделением потока и вращательное движение под их воздействием, достигая эффективного смешения и экструзии.
2. Преимущества оборудования (ключевые преимущества)
Превосходный эффект смешения: несколько рядов штифтов, установленных в цилиндре, проникают в резиновую смесь, нарушают ламинарный поток, создавая интенсивное движение с разделением потока, сдвигом и вращением, эффективно разрушая агломераты, обеспечивая более равномерное распределение наполнителей и ингредиентов и отличную пластикацию.
Высокая эффективность и стабильность экструзии: перемешивающее действие штифтов уменьшает обратный поток смеси в канале шнека, повышая эффективность транспортировки, поэтому производительность экструзии выше, чем у обычных экструдеров с холодной загрузкой. Экструдированная смесь обладает хорошей плотностью, стабильными размерами и малой усадкой.
Низкотемпературная экструзия, энергоэффективность: при достижении того же эффекта пластикации штифтовая конструкция генерирует меньше тепла по сравнению с простым сдвигом шнека, избегая риска подвулканизации смеси из-за перегрева, повышая качество продукции и снижая энергопотребление.
Хорошая адаптивность: способен обрабатывать смеси различных рецептур, хорошо адаптируется к трудноперерабатываемым смесям (например, с высоким содержанием наполнителя).
Интеллектуальное управление: оснащен передовой системой контроля температуры и электрической системой управления, позволяя точно контролировать температуру в различных зонах, скорость шнека и другие технологические параметры. Простота в эксплуатации, высокая степень автоматизации.
Услуги «под ключ»:
Мы предоставляем полный комплекс услуг «под ключ»: от проектирования и изготовления оборудования до монтажа, пусконаладки и обучения персонала, гарантируя быстрое начало производства и достижение ожидаемых результатов.
3. Таблица технических параметров
| Наименование параметра | Ед. изм. | Модель SJ-90 | Модель SJ-120 | Модель SJ-150 |
| Диаметр шнека | мм | 90 | 120 | 150 |
| Отношение длины к диаметру (L/D) | - | 12:01 | 14:01 | 16:01 |
| Производительность | кг/ч | 300-500 | 600-900 | 1000-1500 |
| Мощность главного двигателя | кВт | 75 | 132 | 200 |
| Скорость вращения шнека | об/мин | 5-45 | 5-40 | 5-35 |
| Способ нагрева | - | Электронагрев + водяное охлаждение (секционное управление) | Электронагрев + водяное охлаждение (секционное управление) | Электронагрев + водяное охлаждение (секционное управление) |
| Точность контроля температуры | °C | ±1 |
|
|
| Габаритные размеры (Д×Ш×В) | м | 4.5×1.5×2.0 | 5.5×1.8×2.2 | 6.5×2.0×2.5 |
| Вес оборудования | т | около 4.5 | около 7.2 | около 10.5 |
4. Таблица рецептур
| Наименование сырья | Рецептура протектора шины (ч.н.р.) | Рецептура уплотнителя (ч.н.р.) | Рецептура гидроизоляционной мембраны (ч.н.р.) |
| Натуральный каучук (NR) | 70 | 30 | 50 |
| Бутадиен-стирольный каучук (SBR) | 30 | 50 | 30 |
| Этилен-пропилен-диеновый каучук (EPDM) | - | 20 | 20 |
| Сажа (N330) | 50 | 40 | 45 |
| Белая сажа | 10 | 15 | 10 |
| Ароматическое масло | 8 | 12 | 10 |
| Окись цинка | 4 | 5 | 4 |
| Стеариновая кислота | 2 | 1.5 | 2 |
| Антиоксидант | 2.5 | 2 | 2.5 |
| Ускоритель | 1.2 | 1.5 | 1.2 |
| Сера | 1.8 | 2 | 1.8 |
5. Спецификация оборудования
| № | Наименование оборудования | Модель/Спецификация | Кол-во | Примечание |
| 1 | Главный двигатель | В соответствии с моделью | 1 шт. | Частотное регулирование |
| 2 | Редуктор | Редуктор с твердозубыми шестернями | 1 шт. | КПД передачи ≥96% |
| 3 | Загрузочное устройство | Холодная загрузка | 1 комплект | С защитным ограждением |
| 4 | Цилиндр | Биметаллическая втулка | 1 комплект | Секционный, с нагревом и охлаждением |
| 5 | Шнек | 38CrMoALA | 1 шт. | Азотирование, твердость HV≥950 |
| 6 | Штифты | Специальная легированная сталь | Несколько рядов | Регулируемое положение |
| 7 | Головка | Изготовление по продукту | 1 комплект | С устройством для фильтрующей сетки |
| 8 | Температурный контроль | ПИД-интеллектуальное управление | 1 комплект | Секционное управление, точность ±1°C |
| 9 | Электрическая система управления | ПЛК + сенсорный экран | 1 комплект | Бренды Siemens/Mitsubishi |
| 10 | Рама | Сталь Q235 | 1 комплект | Поверхность с порошковым покрытием |
| 11 | Гидравлическое устройство смены сетки | Опционально | 1 комплект | Быстрая смена сетки без остановки |
6. Технологическая схема
Технологический процесс резинового штифтового экструдера
Подготовка смеси → Автоматическая загрузка → Экструзия штифтовым экструдером → Формование в головке → Охлаждение и калибровка → Тянущее устройство → Резка → Контроль → Упаковка и складирование
Примечание: Фактическая схема должна содержать более подробное соединение оборудования и технологические параметры.
7. Области применения
Производство шин: экструзия полуфабрикатов, таких как протектор, боковина, треугольный наполнитель и т.д.
Уплотнительные изделия: уплотнители для автомобильных окон и дверей, строительные уплотнители и т.д.
Строительные материалы: гидроизоляционные мембраны, резиновые водонепроницаемые ленты и т.д.
Трубы и ленты: резиновые шланги различных типов, резиновое покрытие конвейерных лент и т.д.
Подача материала: может использоваться как оборудование для подачи материала перед каландровой линией.
8. О нас
Штаб-квартира: Китай, Шаньдун, основана в 2014 г. Масштаб: 3 завода, 2 промышленных парка, 100+ сотрудников, 10+ лет профессионального опыта
Распределение рынка:Внутренний рынок: 35%,Северная Америка: 9%,Южная Азия/Южная Америка/Восточная Европа/Ближний Восток: по 7%~5%
Обещания по обслуживанию:,Качество прежде всего, услуги «под ключ»,Полная техническая поддержка на всех этапах,Поддержка OEM/ODM,Постоянная онлайн-видео поддержка.
