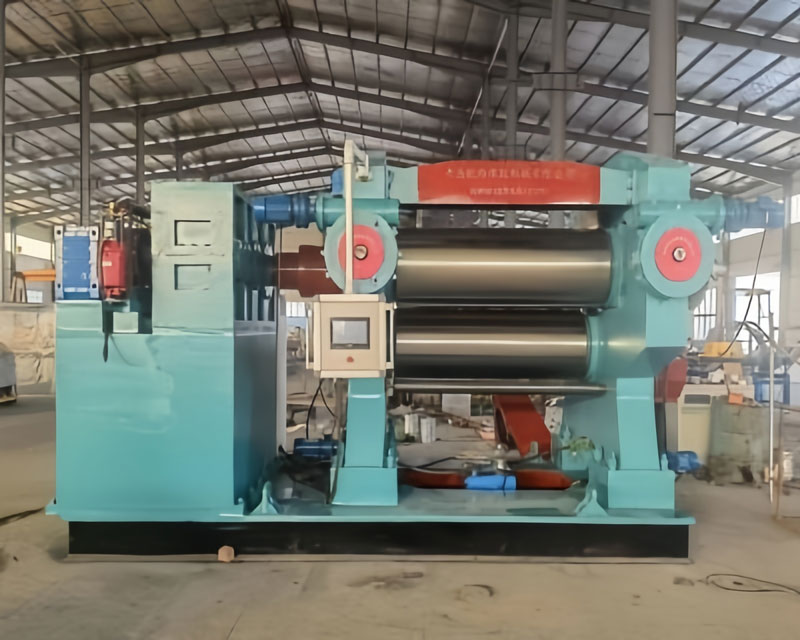

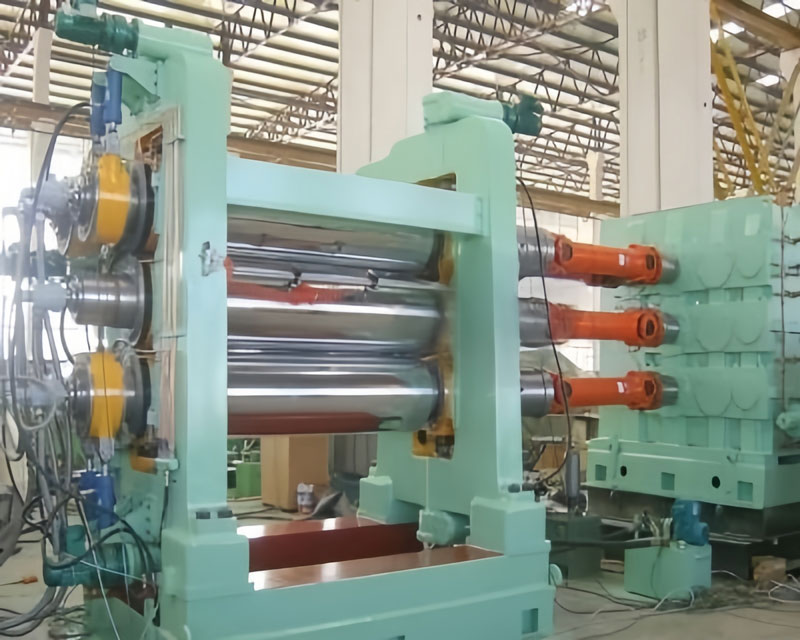

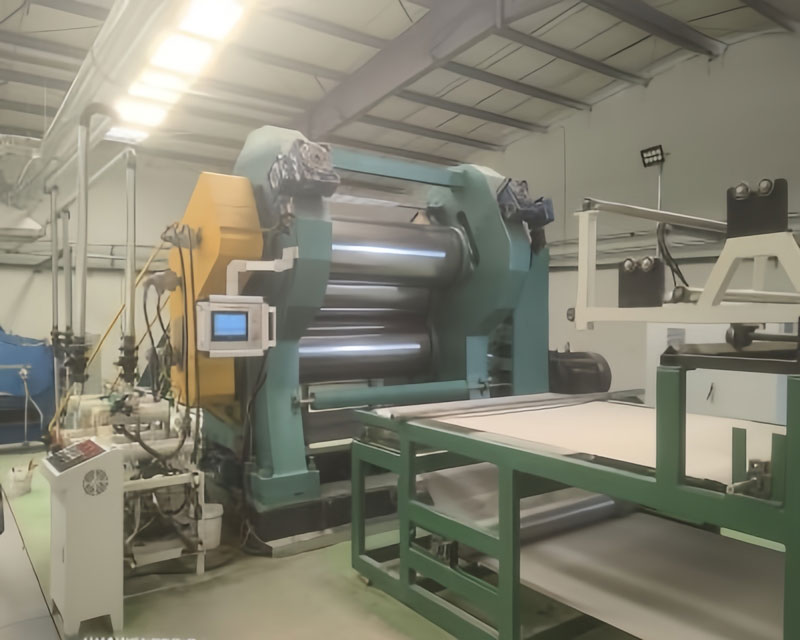

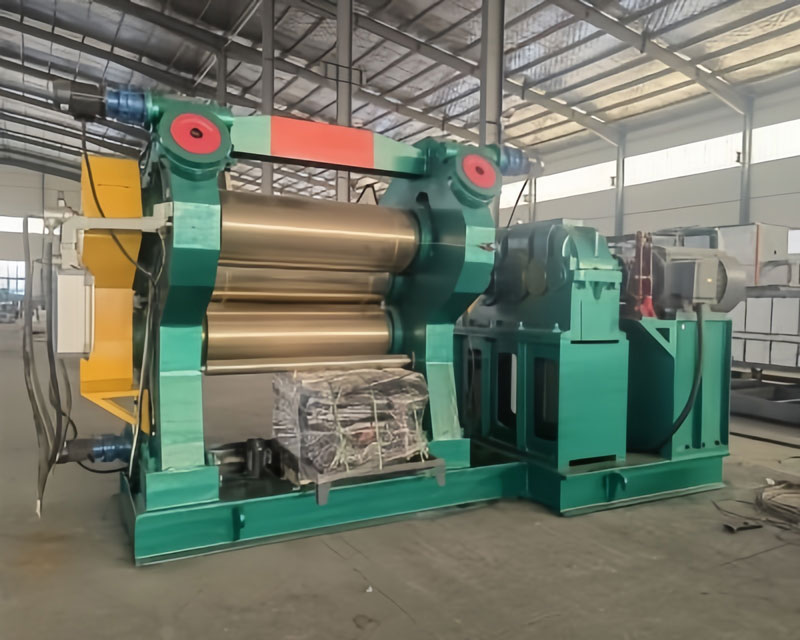

Трехвалковый каландр
Высокая точность · Высокая эффективность · Высокая стабильность
I. Описание продукта
Трехвалковый каландр — это оборудование для переработки пластиковых или резиновых изделий, которое путем приложения давления между двумя верхними и одним нижним валком точно контролирует толщину и ширину конечного продукта. Оборудование обладает высокой эффективностью обработки и точностью, являясь ключевым оборудованием в производстве пластиковых и резиновых изделий.
Принцип работы: Трехвалковый каландр приводится в действие приводным устройством, которое вращает верхний, средний и нижний валки одновременно. Материал сжимается и растягивается в зазоре между валками, формируя лист или пленку требуемой толщины и ширины. Точный контроль размеров и свойств продукта достигается путем регулировки зазора между валками, температуры и скорости.
Основные компоненты:
Верхний, средний, нижний валки: Ключевые рабочие компоненты, обычно изготавливаются из высокопрочной легированной стали, поверхность подвергается точной шлифовке и хромированию.
Приводное устройство: Включает двигатель, редуктор, коробку передач и т.д., обеспечивает стабильную мощность.
Система смазки: Обеспечивает смазку и охлаждение при нормальной работе машины.
Система контроля температуры: Точный контроль температуры валков, адаптированный к требованиям обработки различных материалов.
Регулировочное устройство: Используется для точной регулировки зазора между валками.
Электрическая система управления: ПЛК-управление, реализующее автоматическую работу.
II. Преимущества оборудования (ключевые преимущества)
Высокоточный контроль: Использование точных регулировочных устройств и передовых систем управления позволяет контролировать допуск толщины продукта в пределах ±0,01 мм.
Высокая производительность: Трехвалковая конструкция оптимизирует путь потока материала, повышая скорость и эффективность производства.
Высокая стабильность: Прочная конструкция рамы и точные производственные процессы обеспечивают долгосрочную стабильную работу оборудования.
Высокая адаптивность: Может обрабатывать различные пластиковые и резиновые материалы, включая ПВХ, ПЭ, ПП, EPDM и др.
Простота эксплуатации: Эргономичный интерфейс оператора и автоматизированная система управления снижают сложность эксплуатации.
Энергосбережение и экологичность: Оптимизированная конструкция привода и система контроля температуры снижают энергопотребление.
Предоставление услуг «под ключ»: Мы предоставляем полный комплекс услуг «под ключ», включая проектирование, производство, установку, наладку и обучение персонала, гарантируя, что клиент сможет быстро начать производство и достичь ожидаемых результатов. Включает оптимизацию технологических рецептур, проектирование компоновки производственной линии, обучение операторов и всестороннюю поддержку.

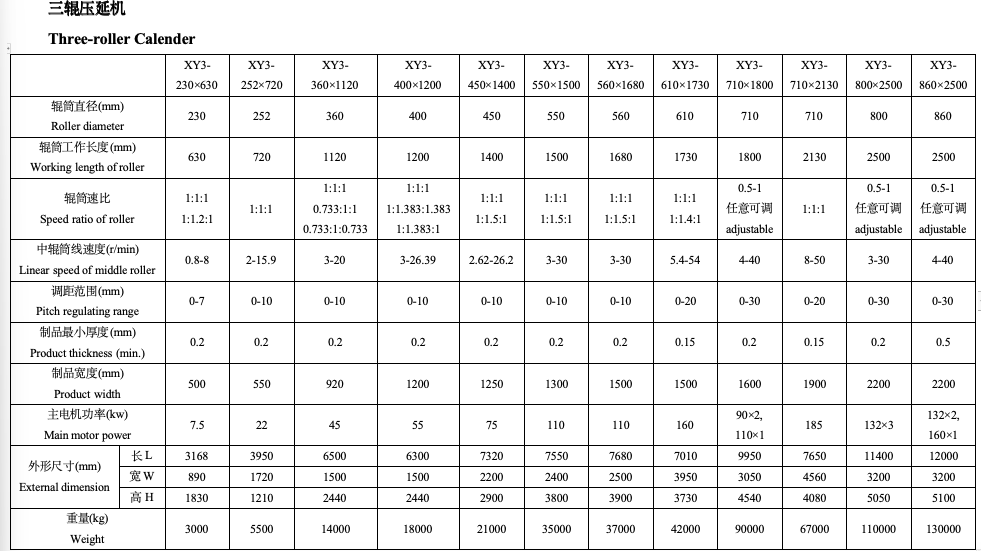

III. Таблица технических параметров
IV. Таблица рецептур
| Наименование сырья | Рецептура ПВХ-пленки (phr) | Рецептура резинового листа (phr) | Рецептура гидроизоляционного рулонного материала (phr) |
| ПВХ-смола (SG-5) | 100 | - | - |
| Натуральный каучук (NR) | - | 70 | 50 |
| Бутадиен-стирольный каучук (SBR) | - | 30 | 30 |
| Этилен-пропилен-диеновый каучук (EPDM) | - | - | 20 |
| Пластификатор (DOP) | 45 | - | 15 |
| Стабилизатор | 3.5 | - | - |
| Карбонат кальция | 20 | 30 | 40 |
| Сажа | - | 45 | 35 |
| Диоксид титана | 4 | - | - |
| Оксид цинка | - | 5 | 4 |
| Стеариновая кислота | 0.5 | 2 | 1.5 |
| Антиоксидант | - | 2.5 | 2.5 |
| Ускоритель | - | 1.2 | 1 |
| Сера | - | 2 | 1.8 |
V. Список оборудования
| № | Наименование оборудования | Модель/Спецификация | Количество | Примечание |
| 1 | Главный двигатель | В зависимости от модели | 1 шт. | Частотное регулирование, класс энергоэффективности IE3 |
| 2 | Редуктор | Редуктор с твердозубыми шестернями | 1 шт. | КПД передачи ≥96% |
| 3 | Верхний, средний, нижний валки | Поковка из легированной стали | 3 шт. | Поверхность с твердым хромированием, зеркальная полировка |
| 4 | Подшипники валков | Двухрядные роликовые подшипники | 6 комплектов | Высокая нагрузочная способность, длительный срок службы |
| 5 | Система смазки | Централизованная смазка | 1 комплект | Автоматическая смазка по времени и количеству |
| 6 | Система контроля температуры | ПИД-интеллектуальное управление | 1 комплект | Секционное управление, точность ±1℃ |
| 7 | Регулировочное устройство | Электрическая/гидравлическая регулировка | 1 комплект | Цифровая индикация, точность 0.01 мм |
| 8 | Электрическая система управления | ПЛК + сенсорный экран | 1 комплект | Бренды Siemens/Mitsubishi, возможность подключения к сети |
| 9 | Рама | Сварная стальная плита | 1 комплект | Обработка для снятия напряжений, высокая прочность |
| 10 | Устройства безопасности | Соответствует стандарту CE | 1 комплект | Аварийная кнопка остановки, блокировки безопасности |
| 11 | Вспомогательная система | Опционально | 1 комплект | Включает отвод, охлаждение, намотку и т.д. |
VI. Технологическая схема процесса
Технологический процесс трехвалкового каландра
Подготовка сырья → Смешивание компонентов → Пластикация/смешение → Подача материала → Трехвалковое каландрирование → Отвод/формообразование → Охлаждение/формообразование → Тянущее устройство → Намотка → Контроль → Упаковка/складирование
Примечание: Фактическая схема процесса должна содержать более подробные соединения оборудования и технологические параметры.
VII. Области применения
Пластиковые изделия: ПВХ-пленка, листы, искусственная кожа, напольные покрытия и т.д.
Резиновые изделия: Резиновые плиты, резиновые листы, покрытие конвейерных лент и т.д.
Строительные материалы: Гидроизоляционные рулонные материалы, отделочные материалы, звукоизоляционные материалы и т.д.
Упаковочные материалы: Упаковочные пленки, композитные упаковочные материалы и т.д.
Другие области: Автомобильный салон, основа для медицинских изделий и т.д.
VIII. О нас
Штаб-квартира: Китай, Шаньдун, основана в 2014 году.
Масштаб: 3 филиала, 2 промышленных парка, 100+ сотрудников, 10+ лет профессионального опыта.
Распределение рынка:Внутренний рынок: 35%,Северная Америка: 9%,Южная Азия/Южная Америка/Восточная Европа/Ближний Восток: по 7%~5%
Обещания по обслуживанию:
Качество на первом месте, проекты «под ключ», полная техническая поддержка, поддержка OEM/ODM, постоянная онлайн-видеоподдержка, круглосуточный ответ службы поддержки, быстрая поставка запасных частей.
